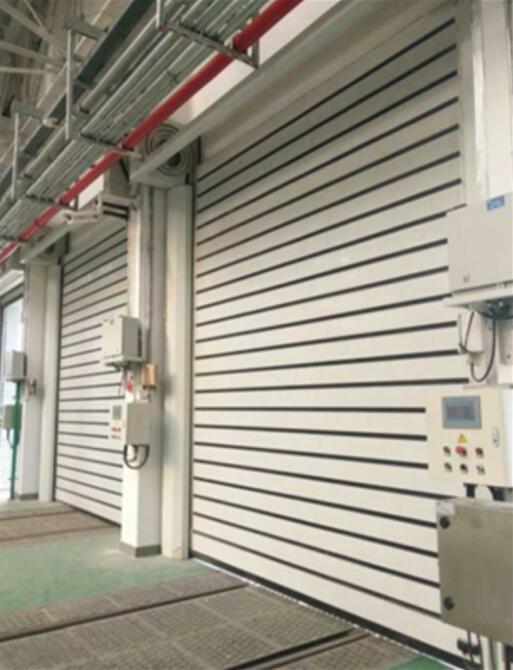

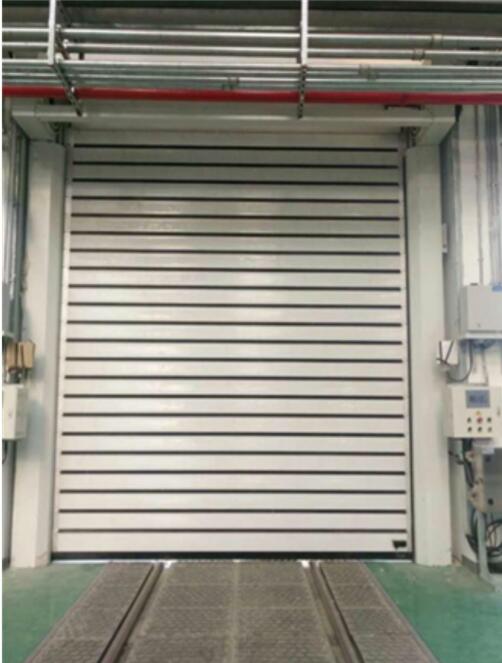

硬质快卷门

硬质快卷门

涡轮硬质快速门采用专用控制系统，内核为 DSP 处理芯片，系统通过接收森力玛电机编 码器信号来精确控制门体的开启高度：

①系统具通过 LED 管显示故障代码功能；

②转向保护：当电机驱动线接错时控制器直接报错，门体停止动作；

③专用系统的扭力环，位置环，速度环三环全闭；

④系统自带制动功能，不用外部电磁刹车片就可以使电机停在指定位置，使门体在限 位位置停止时，丝毫不差；

⑤断电后的记忆功能，停电手动操作后，直接上电就可复位工作，无需再次调整。

⑥电机过载过流保护。

门帘为分体装配结构：断桥隔热的铝合金门板、多层次密封胶条、消音承重铰链、聚氨 酯导向轮等几个部分组成：

1.  保温门板标准厚度为 40mm，表面经过阳极氧化加有机着色处理，抗风强度可达 12 级 根据国际色卡标准颜色；可选颜色铝合金原色、珍珠白、中国红等多种；

2.通过软连接胶条将门板间进行密封，软连接部分折叠寿命达百万次以上；

3.铰链承重方式设计使门帘接合处不受力，门板之间不接触，长时间后还可保持平整性；

4.门体运行时是通过聚氨酯材质的导向轮在铝合金轨道内滑动，高速运行。

安全系统

1.红外线安全保护电眼：门框两侧设有对射电眼，快速门下方有障碍物时，门体保持开 启状态；当门体下降时有物体通过，门体会开启到开启位置，待下方无障碍物时再延时下降。可以利用外接红外线装置，来控制门的快速反弹。可通过参数的修改来简便的设 定反弹速度。也可通过修改参数来决定红外装置的功能定义，例如碰红外时，是单次起作用反弹还是长期使门不动弹等功能，都能通过修改参数来决定。

2.底部安全保护边：当门体在下降时，由于物体处在红外线安全保护的盲区时，门体压 在下方障碍物时，门体迅速反弹在最开门，有效的保护下方物体或行人避免事故。

对于已安装的关闭状态的门（4x 3m）保温性能 K≤0.6W/（㎡•K）

标准一键按钮带急停开关；断电后手动开启方式。
